1. aplicación

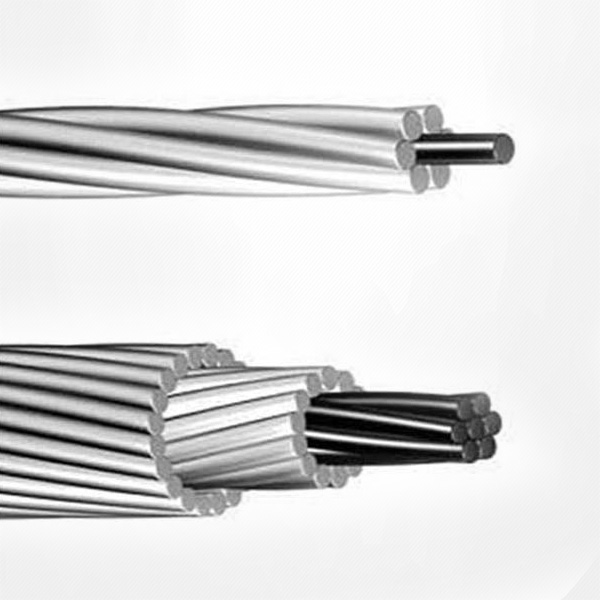

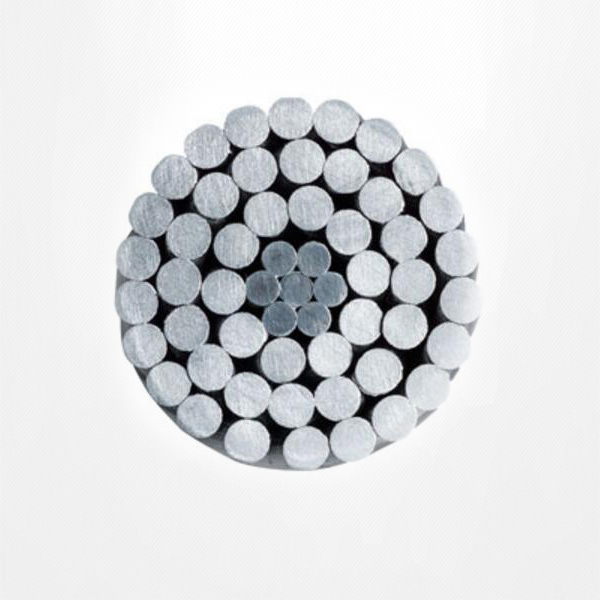

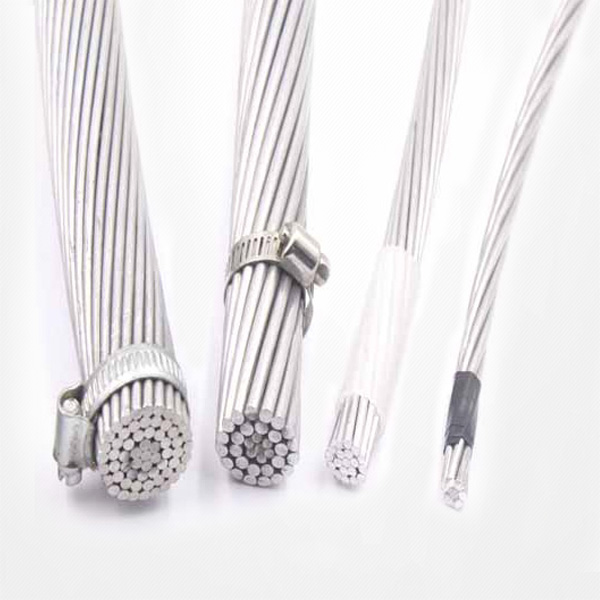

El conductor de ACSR se utiliza principalmente como cable de transmisión aérea y como cable de distribución primario y secundario. Estos conductores están formados por varios alambres de aluminio y acero galvanizado, trenzados en capas concéntricas. El cable o alambres que forman el núcleo están hechos de acero galvanizado y la capa o capas externas son de aluminio. Normalmente, estos conductores tienen un núcleo de acero galvanizado de 1, 7, 19 o 37 alambres, rodeado por capas concéntricas de alambres de aluminio. Los diámetros de los alambres de acero y aluminio pueden ser iguales o diferentes. Al variar las proporciones relativas de las relaciones de aluminio y acero, el conductor ideal puede producirse para cualquier aplicación en particular. De esta forma, si se requiere un conductor de alta resistencia a la tracción, la cantidad de alambres de acero puede aumentarse hasta alcanzar la resistencia requerida. Cuando se requiere un conductor con una alta capacidad de transporte de corriente y una resistencia comparativamente baja, esto se logra con un alto contenido de aluminio.

2. Material

Aluminio: aluminio de la serie 1350, aluminio 6201 ....

Acero: alambre de acero de clase A

3. Estándar

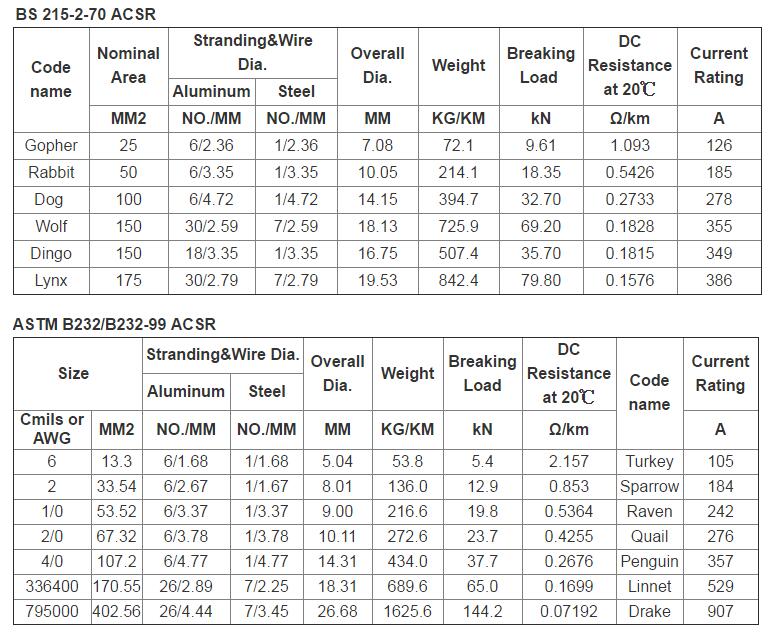

El conductor desnudo de ACSR cumple o excede las siguientes especificaciones de ASTM:

Alambre de aluminio B-230, 1350-H19 para fines eléctricos

B-231 Conductores de aluminio, Concéntrico tendido

Conductores de aluminio B-232, revestidos de acero con revestimiento concéntrico, reforzado (ACSR)

B-341 Alambre de núcleo de acero revestido de aluminio para conductores de aluminio, acero reforzado (ACSR / AZ)

B-502 Alambre de acero recubierto de aluminio para conductores de aluminio, acero reforzado (ACSR / AW)

B-498 Alambre con núcleo de acero recubierto de zinc para conductores de aluminio, acero reforzado (ACSR / AZ)

B-500 recubierto de zinc y recubierto de aluminio Núcleo de acero trenzado para conductores de aluminio, acero reforzado (ACSR)
